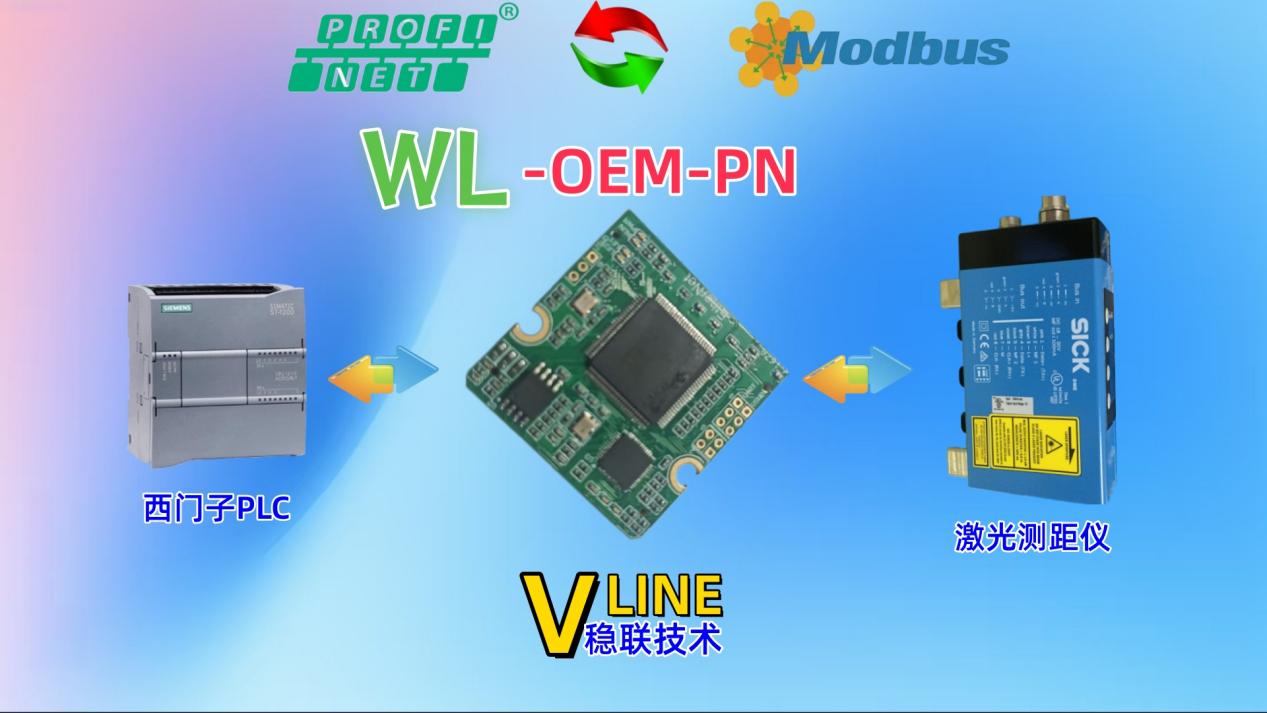

在工业产线的物料定位、安全距离监测场景中，激光测距仪的实时数据接入是精准控制的核心。本项目采用WL-OEM-PN嵌入式小板，实现Profinet（西门子S71200PLC）与ModbusRTU（激光测距仪）的协议转换，无需额外配置软件，仅通过博图组态与测距仪专用软件即可完成部署，大幅降低调试复杂度。
一、核心配置流程
1.Profinet侧（博图组态）

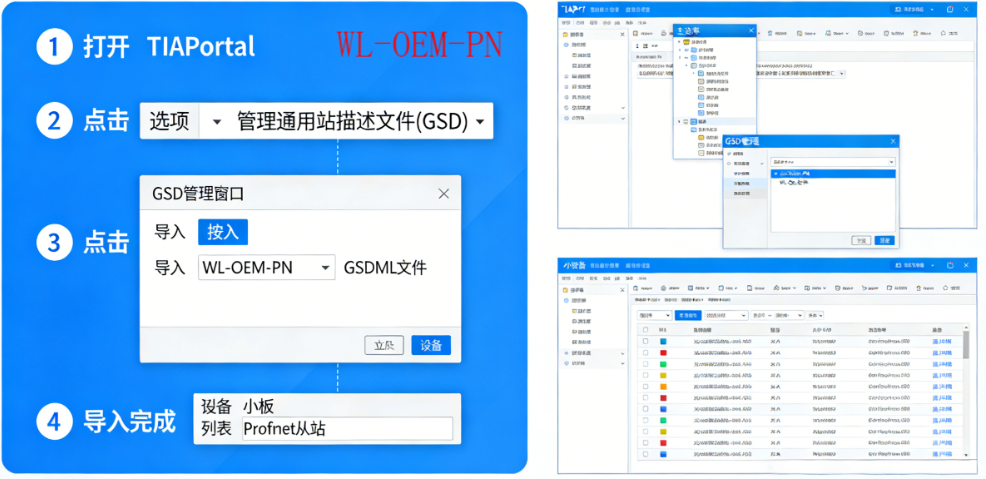

导入GSD文件：打开TIAPortal，在选项→管理通用站描述文件(GSD)中导入WL-OEM-PN对应的GSDML文件，确保小板作为Profinet从站被识别。

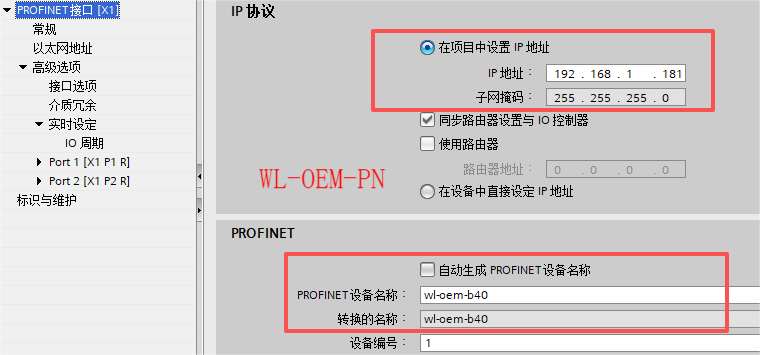

分配设备名称与IP：在网络视图中添加小板，设置与硬件一致的设备名称（如WL-OEM-PN），并分配同网段IP（如192.168.0.20），避免与PLC或其他设备冲突。
输入输出映射：根据测距仪Modbus寄存器表，将距离数据寄存器映射至PLC输入地址（如IW64），完成数据链路绑定。
2.ModbusRTU侧（测距仪配置）
使用测距仪专用软件，设置Modbus参数：波特率9600bps、数据位8、停止位1、校验位None，从站地址设为1（与小板Modbus配置一致），并启用距离数据输出至指定寄存器。
二、关键问题节点与解决方案

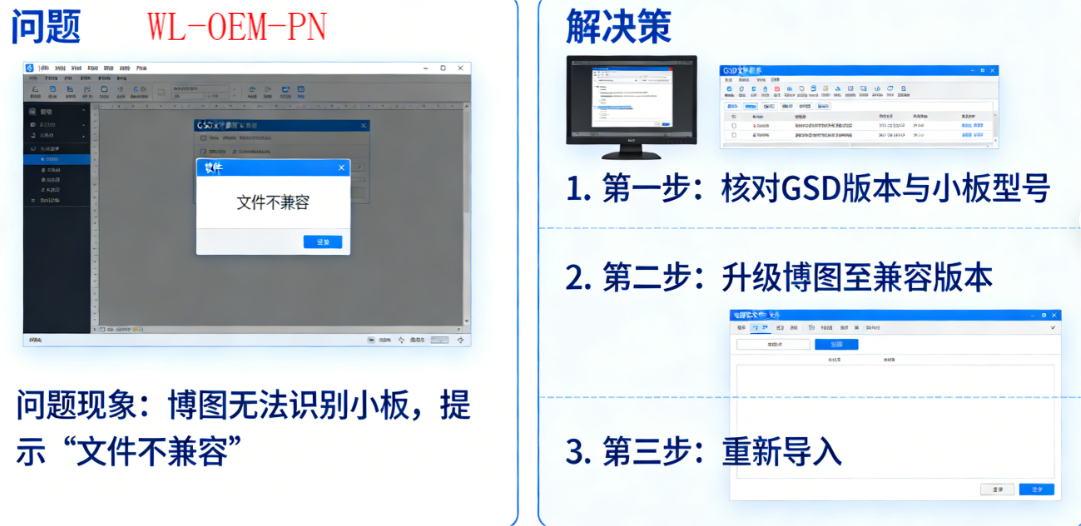

1.GSD导入失败
问题：博图无法识别小板，提示“文件不兼容”。
解决：核对GSD版本与小板型号，升级博图至兼容版本，重新导入。
2.Profinet通讯中断
问题：博图显示从站离线，无法连接。
解决：检查设备名称是否与小板硬件一致（可通过在线访问修改小板名称），确认IP地址无冲突，重新下载组态。
3.Modbus无数据交互
问题：测距仪数据无法传输至PLC。
解决：核对小板与测距仪的Modbus参数（波特率、校验位等），确保RS485的A/B线未接反，检查接线端子压接牢固。
4.数据映射错误
问题：博图监控表显示的距离数据异常或无更新。
解决：对照测距仪手册，确认寄存器地址与博图映射地址一致，调整输入输出区长度，重新下载配置。

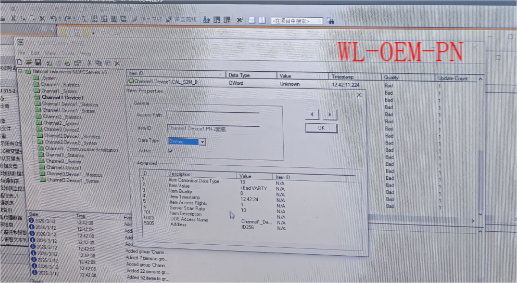

三、测试验证

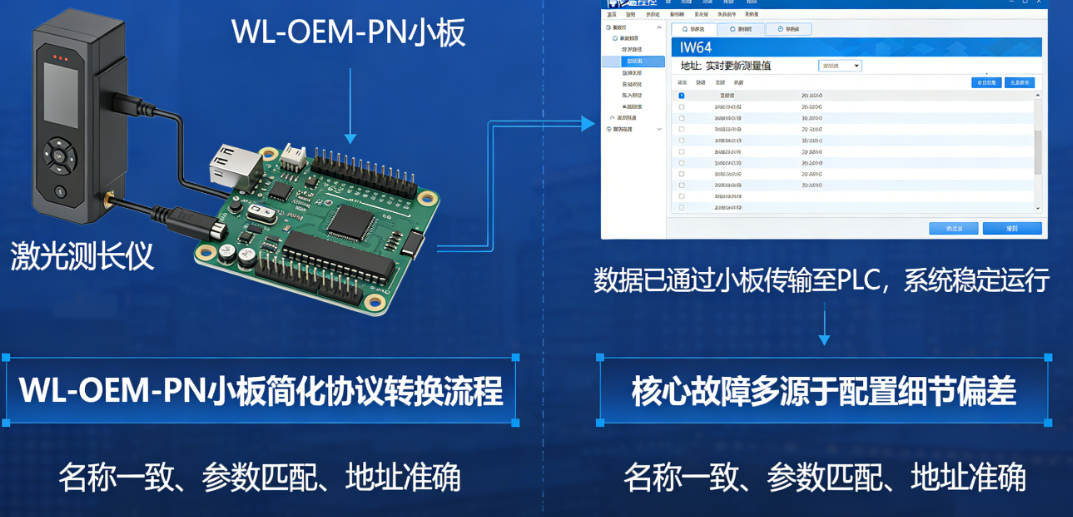

完成两侧配置后，对激光测距仪进行距离测试，博图监控表中对应I地址（如IW64）会实时更新测量值，表明数据已成功通过小板传输至PLC，系统稳定运行。
整体来看，WL-OEM-PN小板简化了协议转换流程，核心故障多源于配置细节偏差，严格遵循“名称一致、参数匹配、地址准确”的原则，即可快速定位并解决问题，保障测距数据的可靠接入。
