一、项目背景
在自动化产线的物料定位与安全距离监测场景中，激光测距仪凭借其高精度、非接触式测量的优势，成为关键的感知设备。本项目采用WL-OEM-B40嵌入式板卡，实现Profinet主站（西门子S71200PLC）与ModbusRTU从站（激光测距仪）之间的协议转换，将实时测距数据无缝接入PLC控制系统，为产线的精准控制与安全联锁提供数据支撑。
二、硬件架构
Profinet主站：西门子S71200PLC

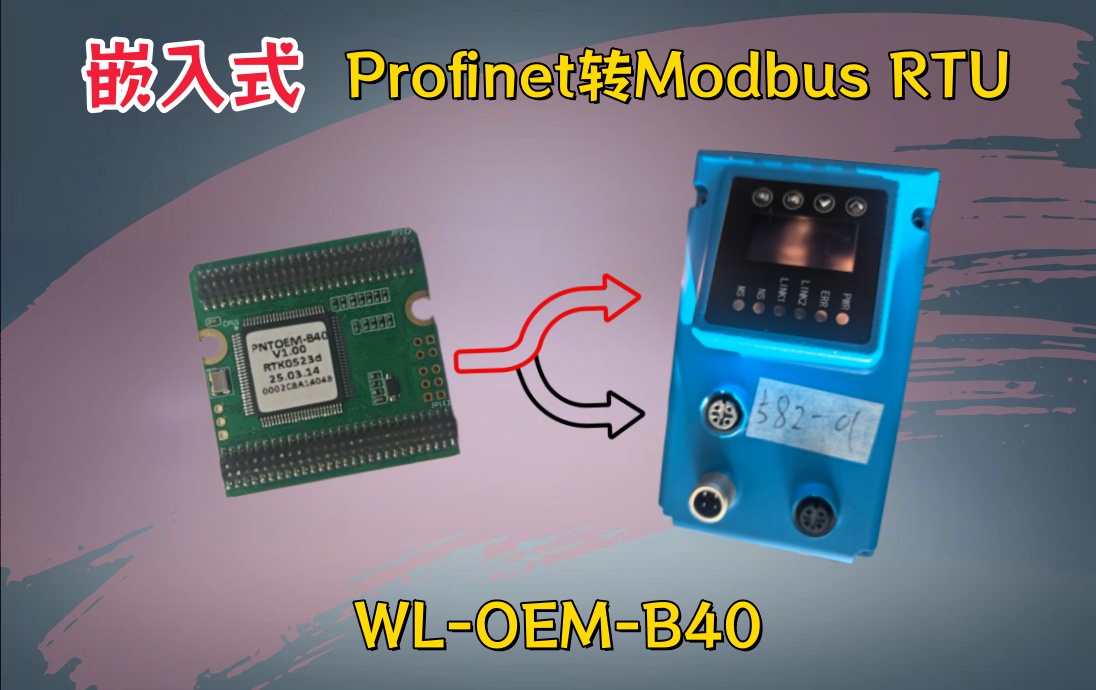

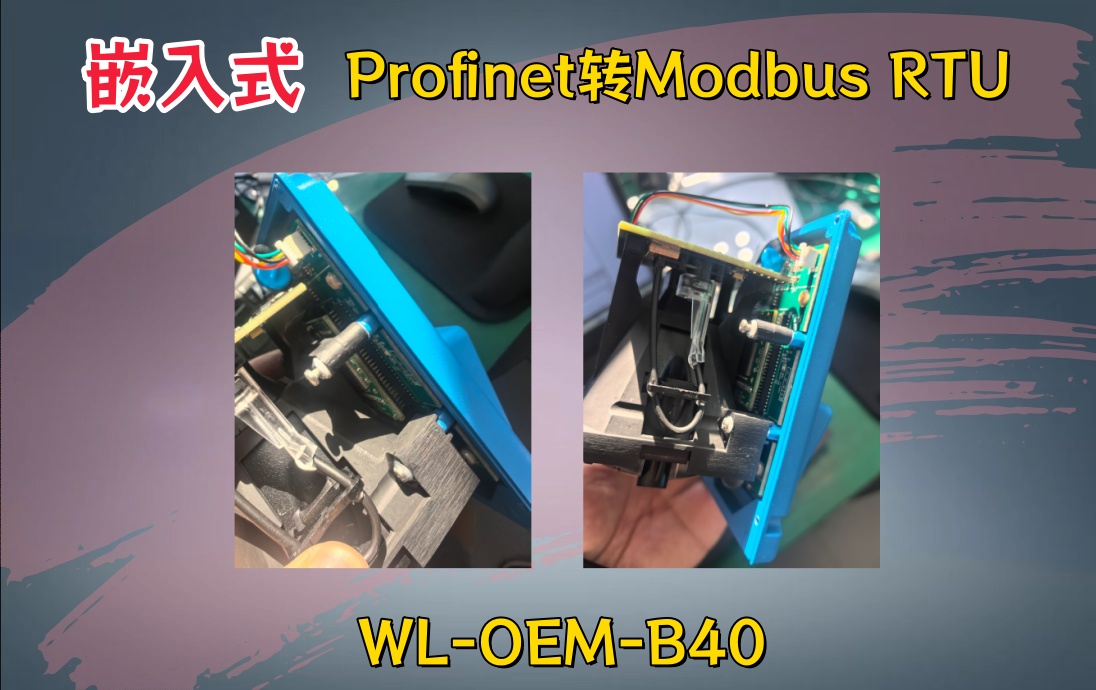

协议转换网关：北京稳联WL-OEM-B40嵌入式板卡（Profinet转ModbusRTU）
Modbus从站：激光测距仪（支持ModbusRTU协议）
三、TIAPortal（博图）软件配置步骤
1.导入GSD文件
1.打开TIAPortal，创建新项目并添加S71200PLC。

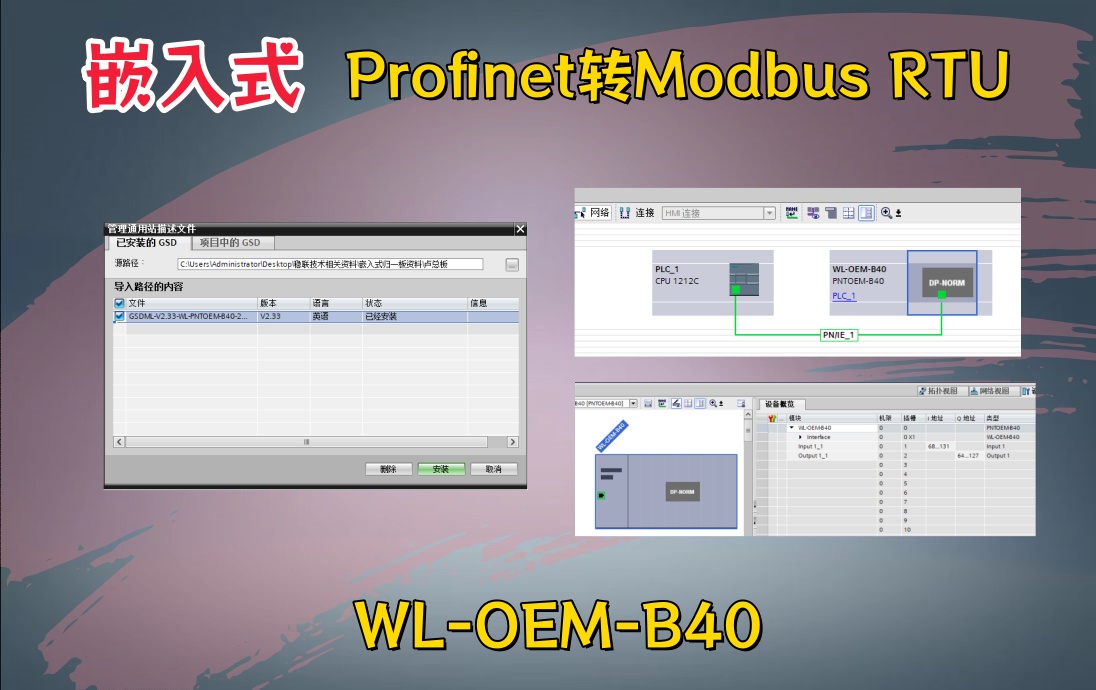

2.在“选项”菜单中选择“管理通用站描述文件(GSD)”，导入WL-OEM-B40对应的GSDML文件。
3.导入完成后，在硬件目录中即可找到“WL-OEM-B40”作为Profinet从站设备。
2.添加从站并分配设备名称与IP
1.在设备与网络视图中，将WL-OEM-B40从站拖入网络拓扑，与PLC的Profinet接口建立连接。

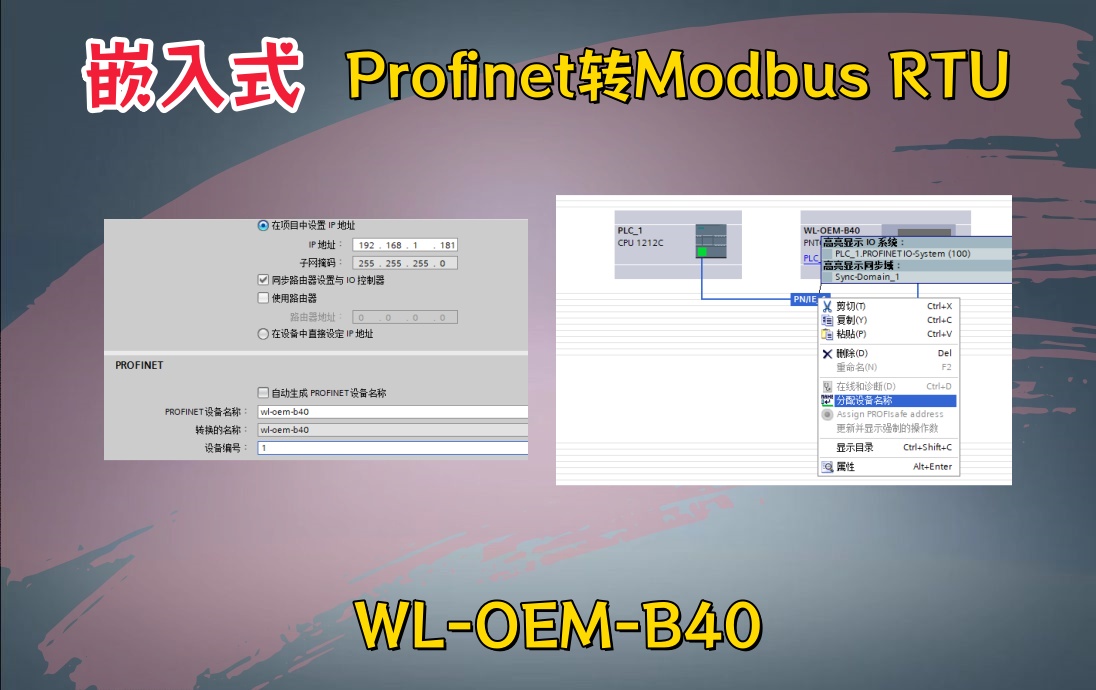

2.选中WL-OEM-B40模块，在“属性”中设置设备名称（如WL-OEM-B40），此名称需与网关设备上的名称一致。
3.为WL-OEM-B40分配与PLC同网段的IP地址（如192.168.1.181），子网掩码为255.255.255.0。
4.在WL-OEM-B40的“模块”选项卡中，根据激光测距仪的Modbus寄存器映射，配置输入（Input）和输出（Output）数据区。
5.例如，将激光测距仪的距离数据寄存器映射到PLC的输入地址区IW68开始的字中，用于接收测量值。
6.完成配置后下载至PLC，确保Profinet通讯建立。
四、激光测距仪软件设置（简要）
在激光测距仪的配置软件中，完成以下关键设置：
通讯参数：波特率9600bps，数据位8，停止位1，校验位None，与WL-OEM-B40的ModbusRTU参数保持一致。
从站地址：设置为`1`（或与网关配置一致的地址）。
数据输出：启用ModbusRTU数据输出，确保距离数据实时更新到指定寄存器。
五、数据测试与验证

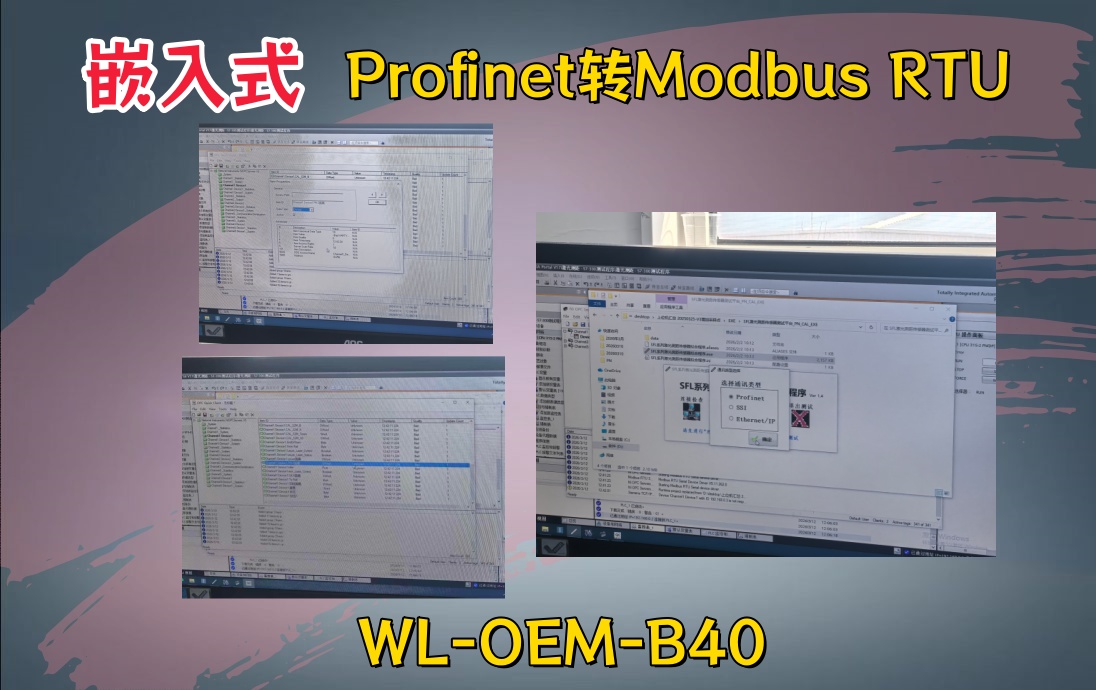

完成所有配置后，在TIAPortal中在线监控PLC的输入地址区。当激光测距仪进行测量时，对应的输入地址（如IW68）会实时更新为距离数据（单位：mm或μm，根据测距仪设置），表明Profinet转ModbusRTU通讯链路正常，测距数据已成功接入PLC控制系统。
