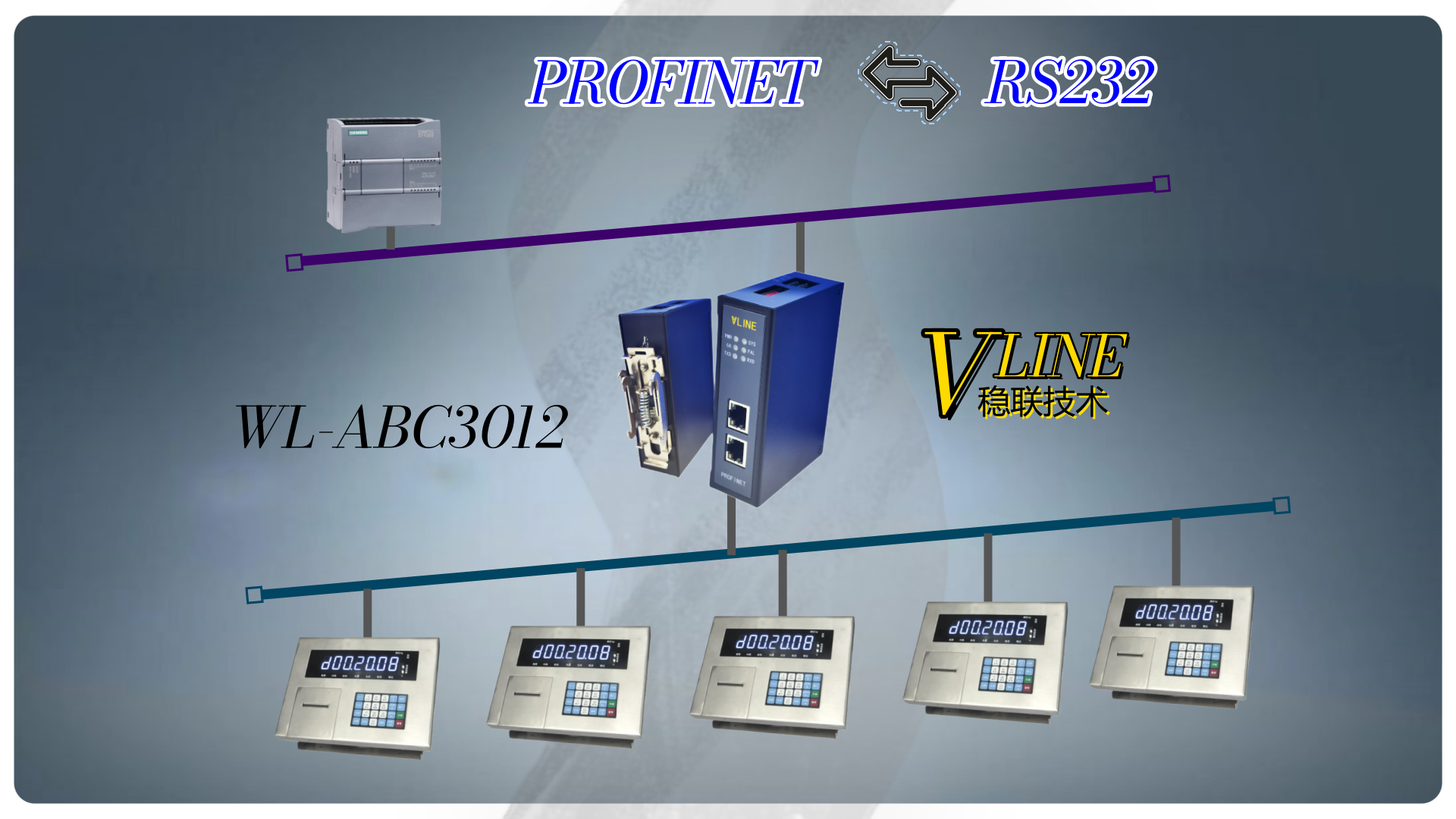

本案例介绍的RS232自由串口转Profinet网关WL-ABC3012，把EDI-800A称重仪表接入到1200的Profinet网络中，下面介绍它的使用方法
称重仪表参数介绍

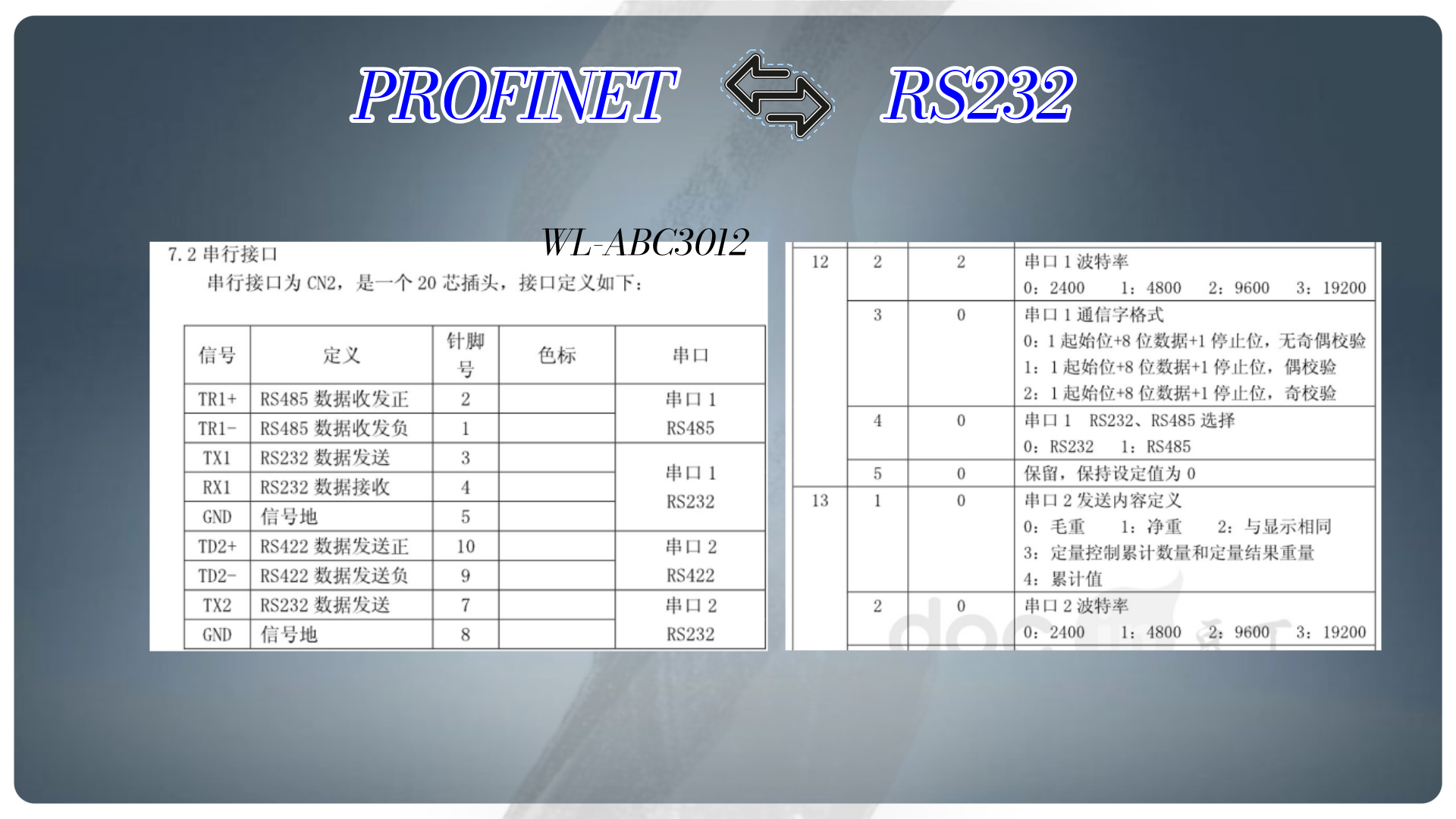

此次仪表采用了EDI-800A仪表的COM1口采取自由RS232自由协议，3，4，5引脚分别是TX，RX，G端口通信信息位 9600 N 8 1 无校验。作为点对点串行口，只连续发送数据，232、485模式可同时使用，但发送内容一样，数据是以祯的形式发送的，帧格式如以下几种

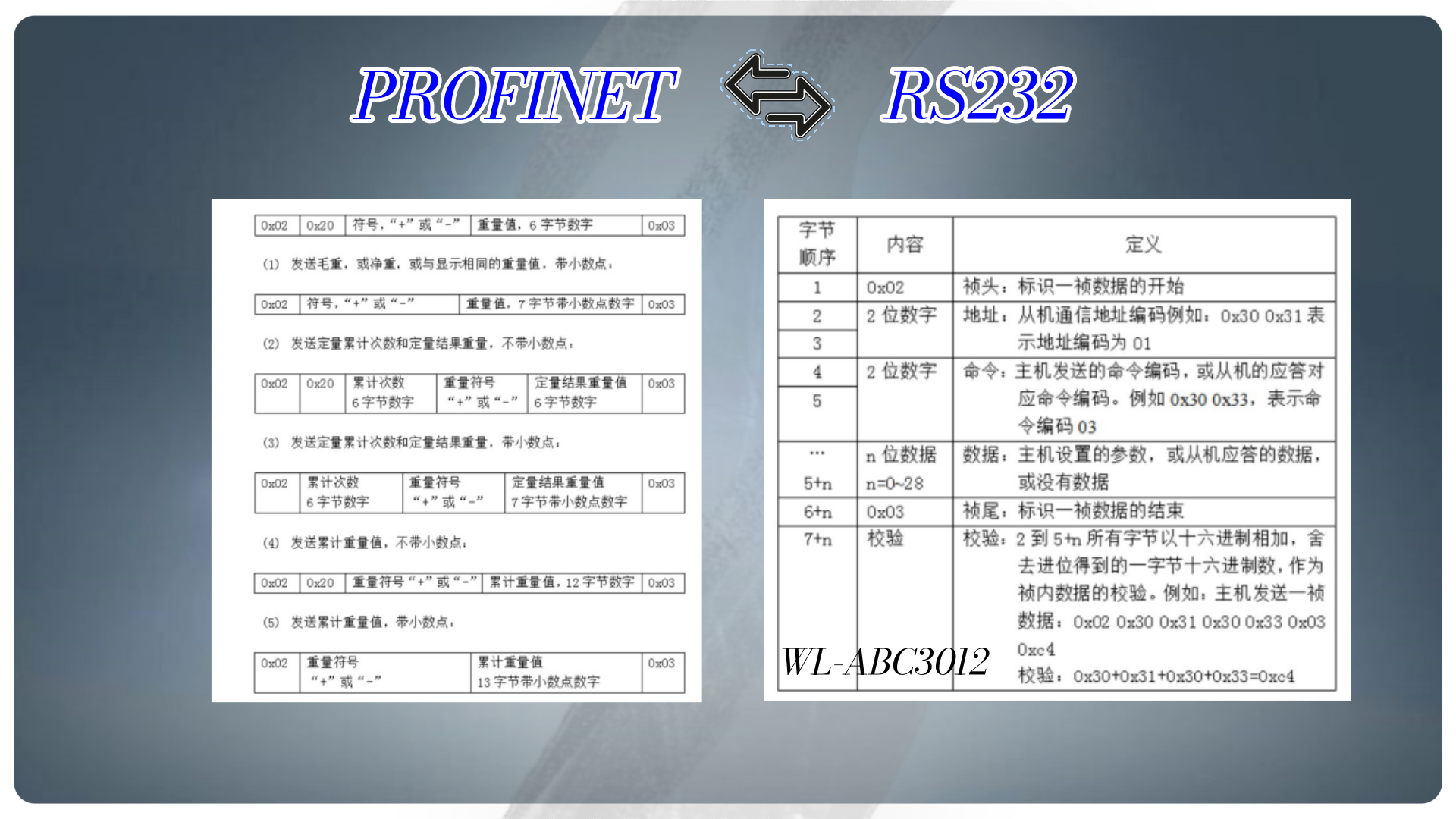

通信祯格式定义如下：
博图配置网关硬件组态

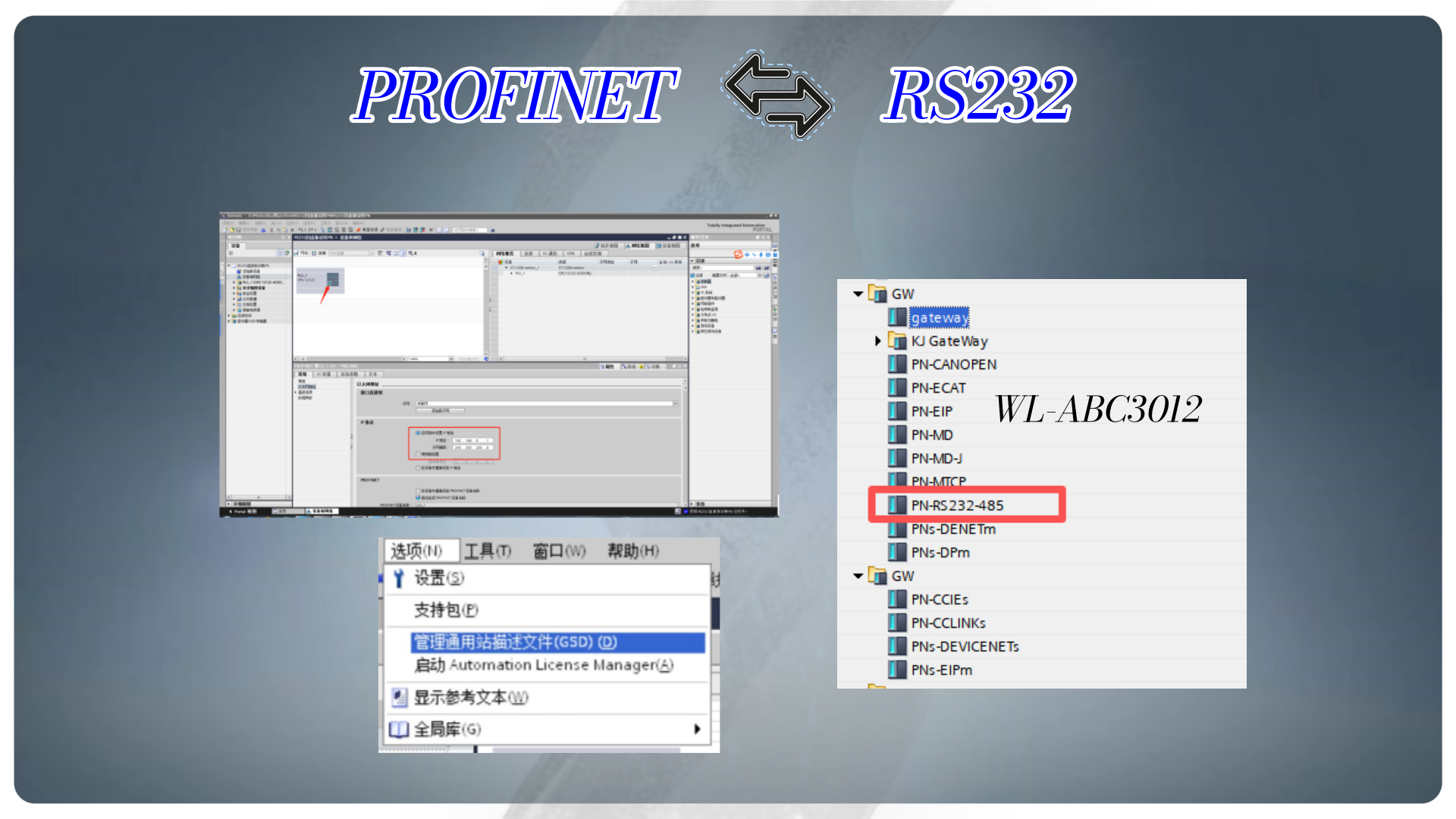

- 开启博图软件，选定PLC型号，并将PLC的IP地址设置为与本机IP地址处于同一网段，本处选取1200PLC作为示例。点击选项--管理通用站描述文件 加载提供的GSD文件
（只需选择gsd所在文件夹即可不需要找到文件）找到提供的GSD后缀的XML文件安装完成之后,在网络视图--其他现场设备--PRPFINET IO--Gateway--PN-RS232-485

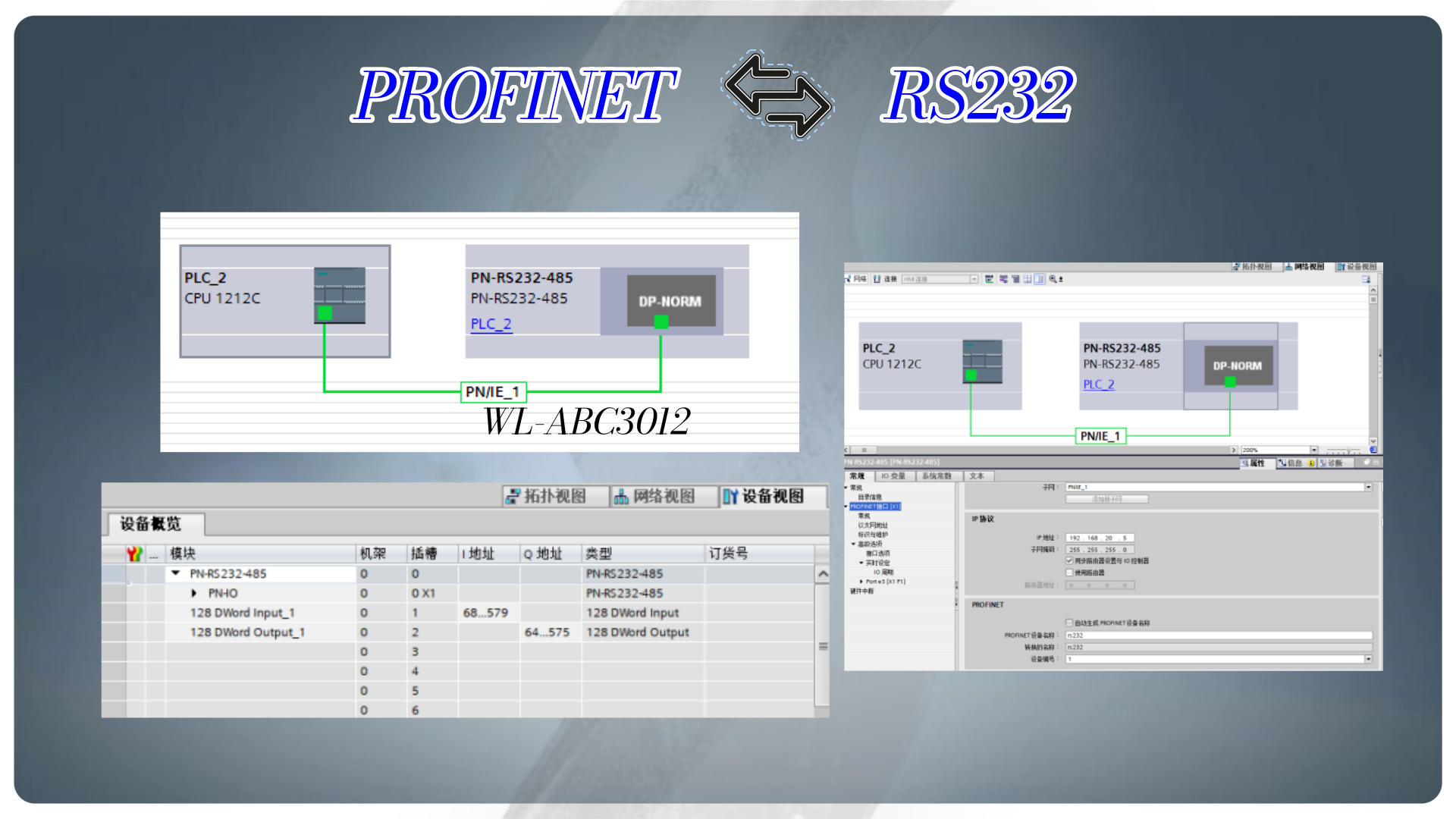

5.建立1200PLC与WL-ABC3012设备的连接,鼠标左键摁住1200PLC的PROFINET接口（绿色方框）,拖动鼠标，到WL-ABC3012设备PROFINET接口（绿色方框），松开左键。为WL-ABC3012设备分配设备名称,选中WL-ABC3012设备图标，在属性-常规处可分配设备名称和IP地址,进入到WL-ABC3012设备视图操作界面。添加数据长度
编译下载，把PLC的硬件组态下载到1200PLC里
