打开配置 Profinet 转 Ethernet IP网关软件GATEWAY CONFIGURATION STUDIO

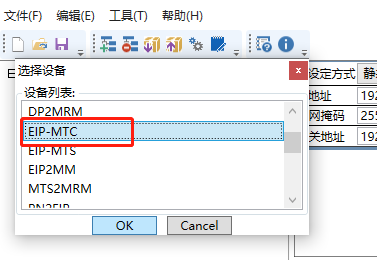

8、打开网关配置软件进行ModbusTCP参数配置，点击红圈中的新建，选择EIP-MTC（MODBUS TCP主站）；

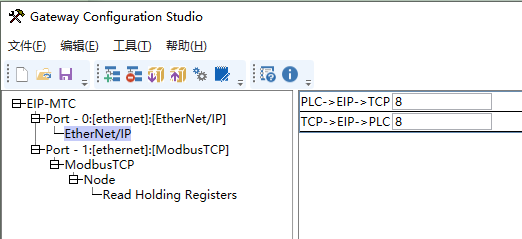

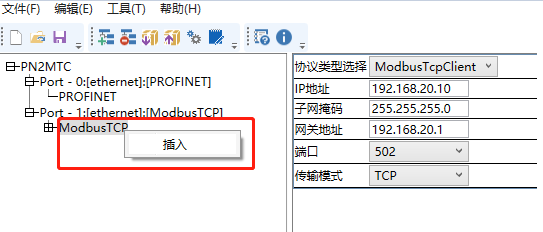

9、设置 Profinet 转 Ethernet IP网关的IP地址和字节数要和PLC组态保持一致，继续右键点击插入，插入Node；

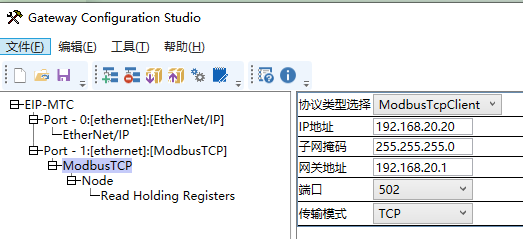

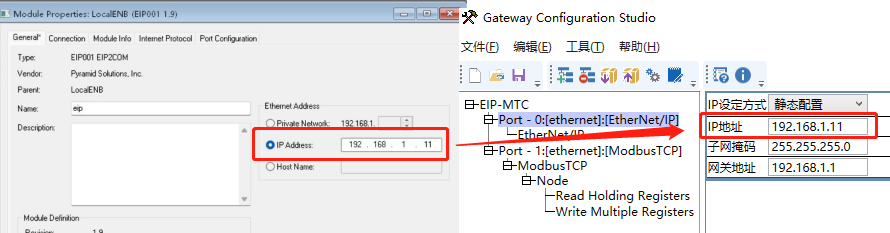

10、设置ModbusTCPip地址，IP地址是 Profinet 转 Ethernet IP网关网口地址， Profinet 转 Ethernet IP网关地址为过滤交换机地址需设置为不冲突地址即可；

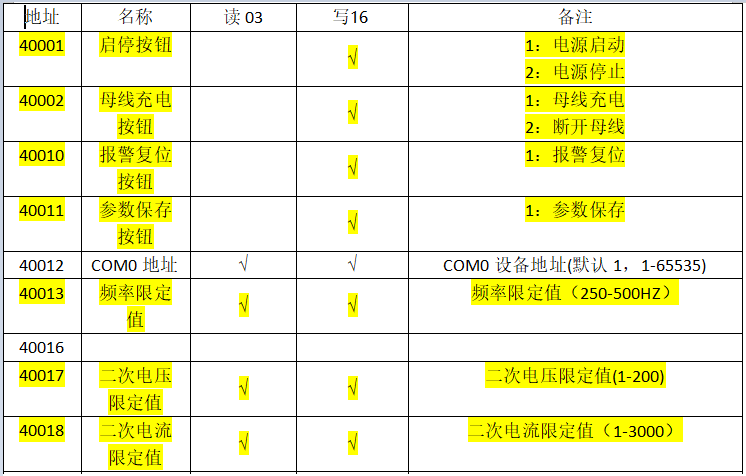

- 11、根据脉冲电源功能表在配置软件中进行配置；

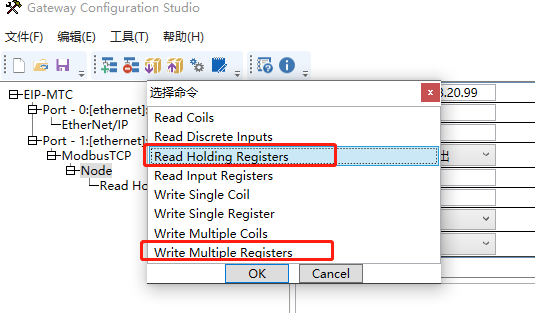

12、添加功能码分别是读03功能码，写16功能码；

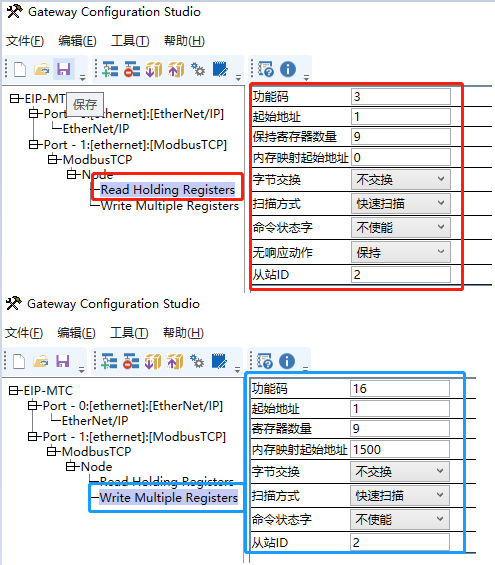

13、红色框内地址40001对应配置软件的起始地址1；功能码3；读9个寄存器（内存映射地址从0开始，对应博图网关组态的 I 地址第一位。）红色框内地址40017对应配置软件的起始地址17；功能码16；读30个寄存器（内存映射地址从1500开始，对应博图网关组态的 Q 地址第一位）；

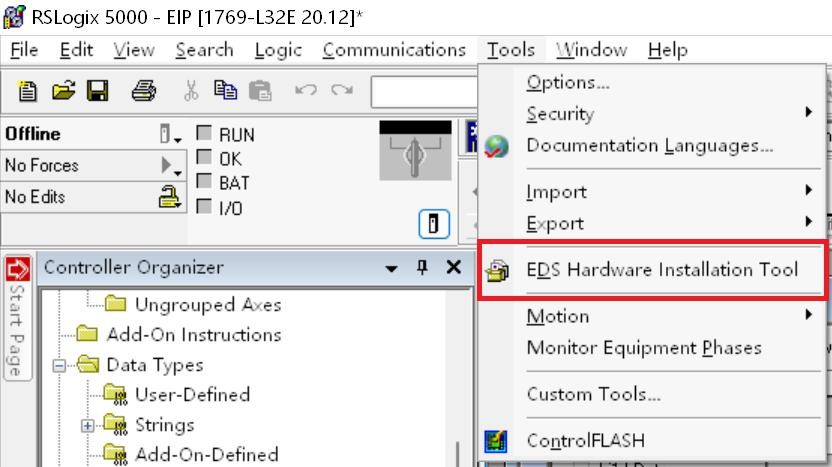

1、打开RSLogix5000，进行硬件组态，首先添加 Profinet 转 Ethernet IP网关的 EDS 文件；

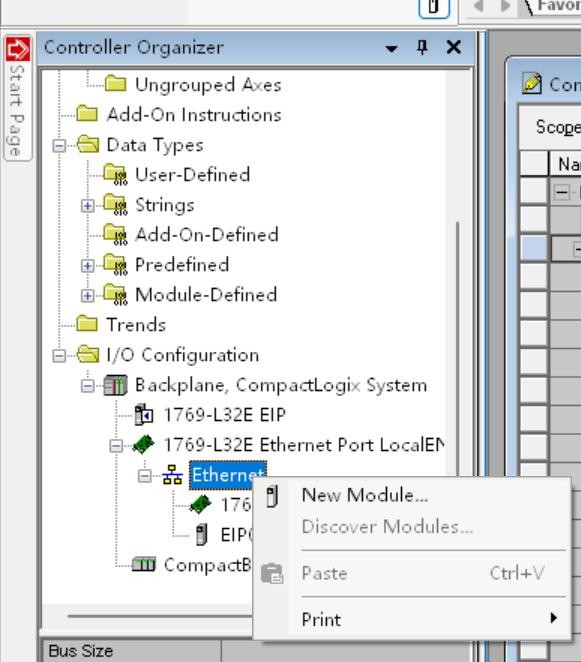

2、安装完成后添加模块，选择 New Module；

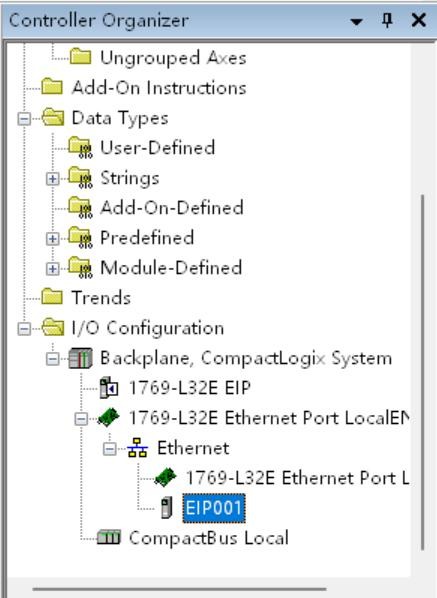

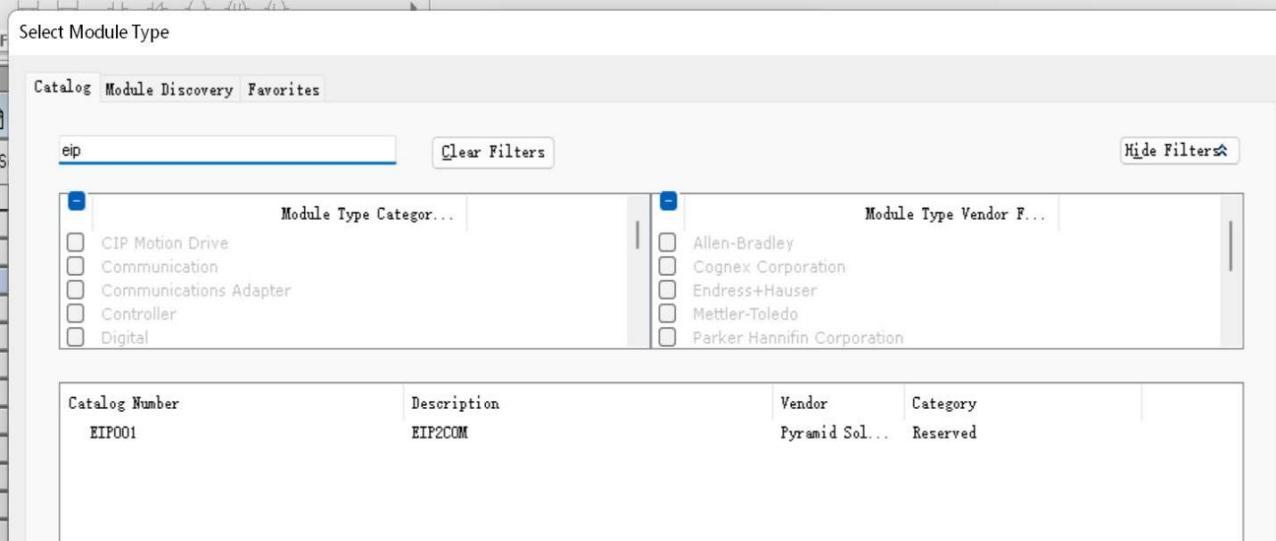

3、输入 EIP 寻找 Profinet 转 Ethernet IP 网关模块，名称显示为 EIP001；
4、双击 Profinet 转 Ethernet IP 网关模块设置参数；

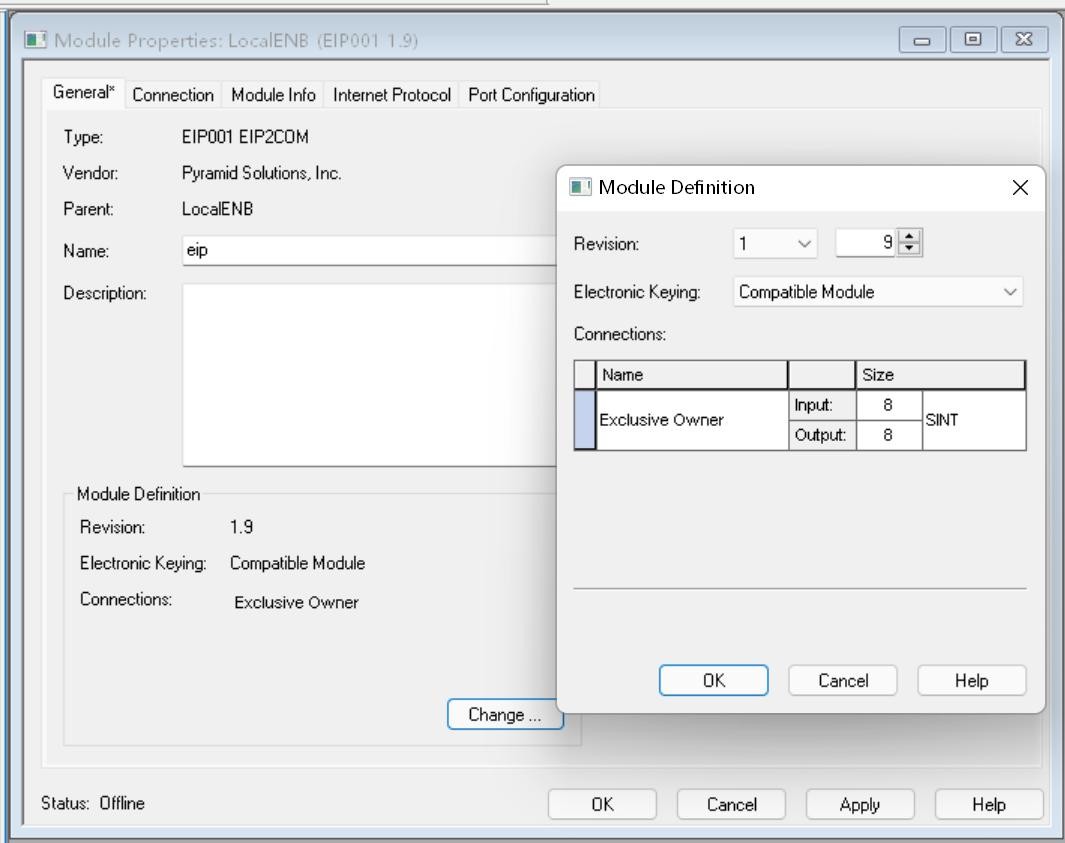

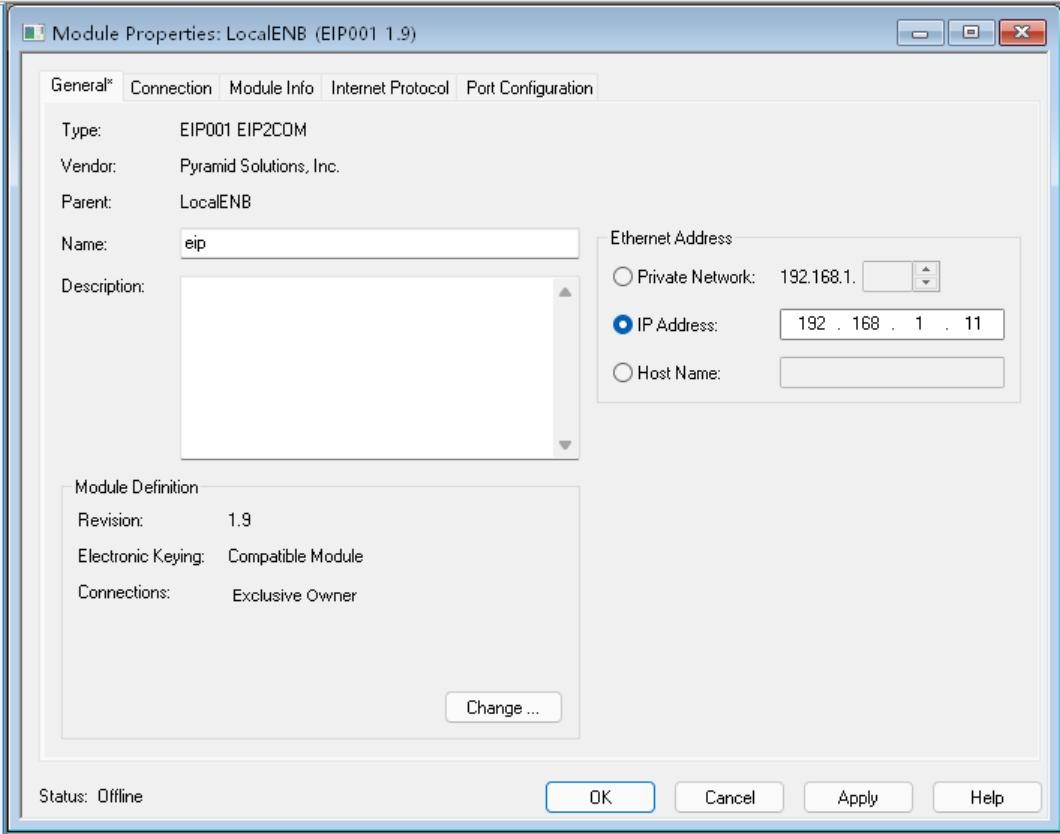

5、设置 Profinet 转 Ethernet IP 网关的设备名称和 IP 地址，本例为 eip IP192.168.1.11（此处设备名称可随意写，Profinet 转 Ethernet IP 网关在 Ethernet IP 端不需要设置设备名称）；
6、点击 Change 设置数据的输入输出长度，本例为 8 个字节；

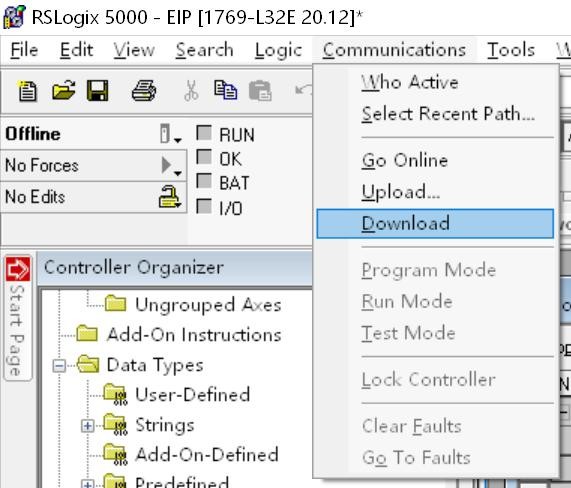

7、下载配置到 PLC，
